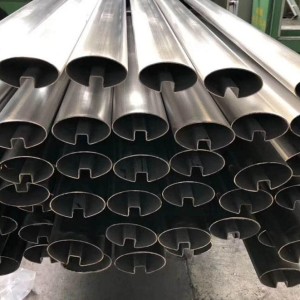

有关不锈钢凹槽管的酸洗钝化操作步骤说明

　　对于不锈钢凹槽管的酸洗钝化，可以清除各类油污、锈、氧化皮、焊斑等污垢，处理后表面变成均匀银白色，能大大提高不锈钢的抗腐蚀性能。然而，不锈钢凹槽管的酸洗钝化过程并不简单，下面介绍一下其酸洗钝化的操作步骤：

　　1、准备工作

　　2、化学除油

　　1) 化学除油采用槽内浸泡方式，除油槽用钢板制作，内壁铺PVC或聚乙烯。

　　2) 使用12~15%的硝酸（按体积）进行化学除油处理，温度为40℃~60℃，时间为2～4小时。

　　3) 管件在槽内浸泡时，应注意放置的位置，避免管内存留空气。

　　4) 浸泡过程中应上下前后移动或翻动管件，使内腔溶液不断更换，以提高效果。必要时取出管件，用水气冲洗后再进行浸泡。

　　5) 化学除油直至管件表面完全被水润湿。

　　3、热水漂洗

　　1)除油后的管件从除油槽内取出，浸泡在40℃~60℃左右的热水槽内漂洗，时间5～20分钟。

　　2)热水槽用钢板制作，内壁铺PVC或聚乙烯。

　　3)水中氯离子含量小于25ppm。

　　4、用水冲洗

　　1)水漂洗过的管件用压力水（压力P≥0.1Mpa）进行冲洗。

　　2)水中氯离子含量小于25ppm。

5、钝化

　　1)钝化采用池内槽泡方式，钝化液配方和浸泡时间按照2.3表任选一种。

　　2)钝化槽钢板制作，内壁铺防酸塑料。

　　3)槽内浸泡时，应注意放置的位置，避免管内存留空气。

　　4)浸泡过程中应上下前后移动或翻动管件，使内腔溶液不断更换，以提高效果。必要时取出管件，用水气冲洗后再进行浸泡。

　　6、干燥

　　经过钝化的管件，要抓紧用洁净的压缩空气或氮气吹干，并且必须有足够的时间（至少2小时）使之在空气中自然钝化。

　　7、检验

　　管件经钝化后，应进行自检、互检，然后提交质检员按要求进行验收。

　　8、保护

　　1)如外表面需要进行油漆的管件，则按照涂装要求进行。

　　2)检验合格后的管件用塑料塞封口，用三防布进行包扎保护，并进行标识。
