单槽圆管外径 槽宽×槽深
Φ25.4 ( 14×14 )
Φ38.1 ( 15×15 ) ( 16×25 )
Φ42.4 ( 15×15 ) ( 20×20 ) ( 24×24 ) ( 19.7×26.2 )
Φ48.3 ( 27﹡30 ) ( 19.7﹡31.8 )
Φ50.8 ( 15﹡15 ) ( 20﹡20 ) ( 19﹡38 )
Φ60.3 ( 34﹡34 )
Φ63.5 ( 19﹡21 ) ( 19﹡38 ) ( 23﹡24 ) ( 20﹡20 ) ( 25﹡25 )
Φ76.2 ( 25﹡25 )
双槽圆管外径 槽宽×槽深
Φ50.8 ( 15﹡15 )
Φ76.2 ( 25﹡25 )
3、单槽椭圆管外径 槽宽×槽深
40×80 ( 24﹡24 ) ( 25﹡30 ) ( 26﹡33 )
65×87 ( 24﹡28 )
68×100 ( 27﹡42 )
40×110 ( 26﹡32 )

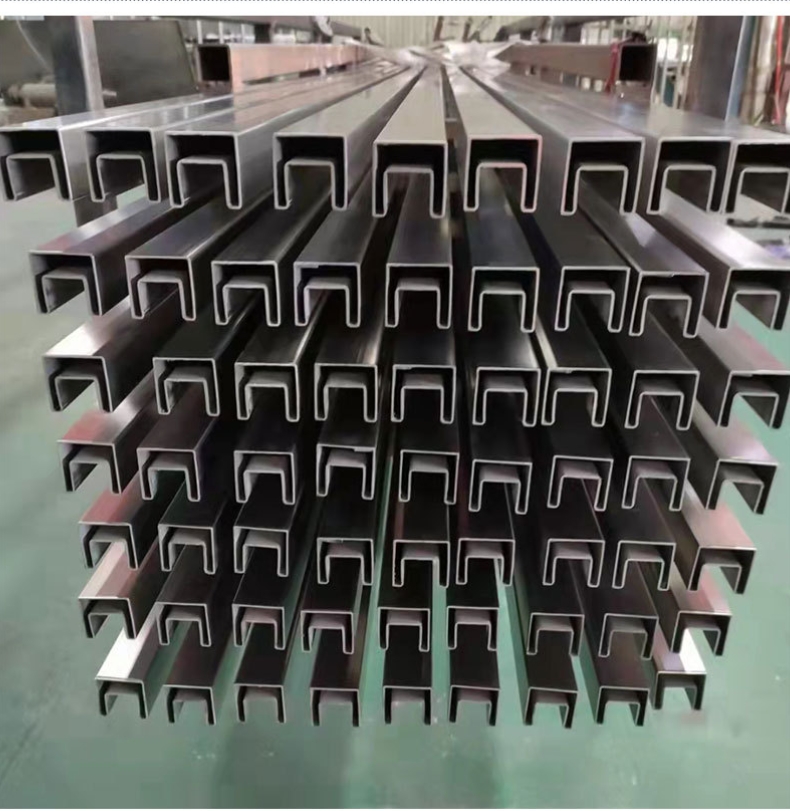

单槽方、矩型槽管
单槽矩型管外径 槽宽×槽深 单槽方管外径 槽宽×槽深
21×25 ( 14﹡14 ) 40×40 ( 20﹡20 ) ( 24﹡24 )
25×50 ( 15﹡15 ) 50×50 ( 20﹡20 )
40×60 ( 15﹡15 ) ( 24﹡24 )
26×71 ( 12﹡15 )
45×75 ( 20﹡25 ) ( 28﹡35 )
68×103 ( 13﹡25.3 )
50×140 ( 20×25 )
双槽方、矩型槽管
双槽矩型管外径 槽宽×槽深 单槽方管外径 槽宽×槽深
85×40 ( 13×25 ) 40×40 ( 15×15 )
85×40 ( 20×25 )
槽形边外径mm 槽形边外径mm 槽形边外径mm 槽形边外径mm
18×22×18 25×20×25 25×22×25 38×33×38
凹槽管安装玻璃厚度
开口槽外径mm 玻璃厚度mm 开口槽外径mm 玻璃厚度mm
15×15 5—12 25×30 10—22
20×20 8—15 25×40 10—25
25×25 8—22
